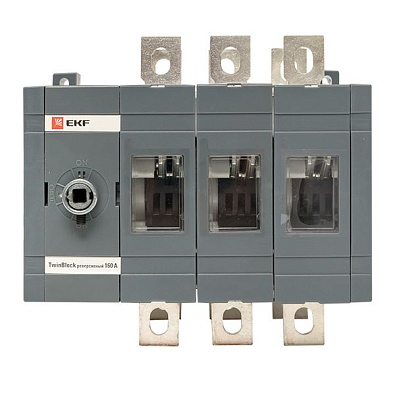

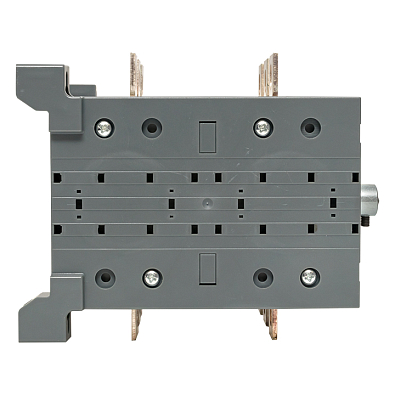

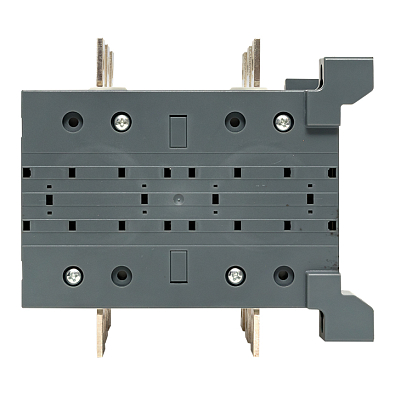

Рубильник 160A 3P реверсивный без рукоятки управления TwinBlock EKF

Производитель (строка)

Масса, кг 3,6000

Высота (мм) 0,1910

Объем, дм3 0,00639659

Серия EKF

Все характеристики

Описание

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.

Физические параметры (вес, габариты)

Масса

3600 г

Ширина

нет данных

Длина

нет данных

Высота

нет данных

Технические характеристики

Производитель (строка)

EKF

Масса, кг

3,6000

Высота (мм)

0,1910

Объем, дм3

0,00639659

Серия

EKF

Ширина (мм)

0,1700

Цена не пустая (для сортировки)

1

Глубина (мм)

0,1970

Страна производитель

КИТАЙ

Тип изделия

Выключатель-разъединитель реверсивный

Тип подключения силовой электрич. цепи

Винтовое соединение

Тип изделия/компонента

Выключатель-разъединитель нагрузки

Количество полюсов

3

Номин. продолжительный ток Iu, А

160

Конструкция прибора

Встраив. устройство фиксированной установки (стационарный)

Тип элемента управления

Нет (без)

Пригоден в качестве устройства аварийной остановки

Да

Подходит для напольного монтажа

Нет

Степень защиты (IP), передняя сторона

IP30

Пригоден в качестве главного выключателя

Да

Пригоден в качестве предохранительного выключателя

Нет

Степень защиты (NEMA)

Прочее

Номин. раб. напряжение, В

380

Пригоден в качестве сервисного выключателя

Да

Подходит для установки в распределит. щит

Да

Подходит для промежуточного монтажа

Да

Макс. допустимое раб. напряжение Ue AC, В

1000

Моторный привод опционально

Нет

Реверсивный переключатель

Да

Номин. кратковременно выдерживаемый ток Icw, кА

300

Цвет управляющего элемента

Черный

Условный номин. ток короткого замыкания Iq, кА

15

Моторный привод встроенный

Нет

Подходит для фронтал. монтажа через 4 отверстия

Да

С блокировкой/запираемый (-ая)

Нет

Подходит для фронтал. монтажа в центре

Да

Напряжение дополнит. расцепителя

Нет

Номин. мощность в рабочем режиме при AC-23, 400 В, кВт

79

Количество выключателей/переключателей

1
