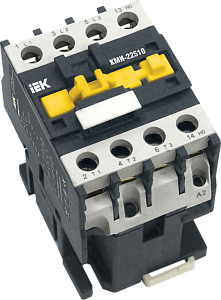

• Контактор КМИп-22510 25А 24В/АС3 1НО

    Артикул: KMD21-025-024-10

    Производитель IEK

    Масса, кг 1,047

    Высота (мм) 140

    Серия Нет

    Ширина (мм) 63

    Все характеристики
    Для инженеров и представителей компаний
    Сэкономим Ваше время и поможем с подбором!
    Отправьте перечень необходимого оборудования нам на почту sales@atlantsnab.ru: подберём товар и вышлем коммерческое предложение, с ценой, сроками доставки и вашей персональной скидкой.

    Описание

    Малогабаритные контакторы с катушкой управления постоянного тока общепромышленного применения серии КМИп на ток нагрузки от 9 до 95 А предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором, а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения имеют одну группу замыкающих или размыкающих дополнительных контактов. Область применения малогабаритных контакторов с катушкой управления постоянного тока серии КМИп — управление станками, насосами, вентиляторами, тепловыми завесами, печами, кран-балками, освещением, в системах автоматического ввода резерва (АВР), системах бесперебойного питания, в устройствах защиты автоматики, охранной сигнализации, в системах управления промышленными установками, коммутирование трехфазных конденсаторных батарей и первичных обмоток трехфазных низковольтных трансформато

    Технические характеристики

    Производитель
    IEK
    Масса, кг
    1,047
    Высота (мм)
    140
    Серия
    Нет
    Ширина (мм)
    63
    Дополнительные контакты
    1НО
    Количество полюсов
    3
    Глубина (мм)
    87
    Дополнительные контакты
    1НО
    Род тока
    переменный, АС
    Модель
    КМИп-22510 25А 24В/АС3 1НО
    Напряжение цепи управления, В
    24 В
    Номинальная мощность, АС-3 400В, кВт
    11 кВт
    Род тока катушки управления
    переменный/постоянный, AC/DC
    Номинальный ток АС-3 400В, А
    25 А
    Род тока
    переменный, АС
    Ширина, мм
    57.0
    Высота, мм
    86.0
    Номин рабочий ток Ie 400 В, А
    25
    Номин мощность при AC-3 400 В, кВт
    11.0
    Номин напряжение питания цепи управ Us AC 50 Гц, В
    -
    Номин напряж питания цепи управ Us пост тока DC, В
    24
    Условный тепловой ток Ith при АС-1, А
    40
    Вес, кг
    0,85
    Номин напряжение изоляции Ui, В
    660
    Кол-во вспомогат норм разомкнутых-НО конт
    1
    Кол-во вспомогат норм замкнутых-НЗ конт
    —
    Температура эксплуатации, °C
    -25...+50
    Номин импульсное напряжение, кВ
    6
    Кол-во вспомогат переключающих контактов
    —
    Момент затяжки, Нм
    1,2
    Тип подключения вспомогат цепей
    Винтовое соединение
    Кол-во норм замк-НЗ конт с задер переключ
    —
    Кол-во вспом норм разомк-НО конт опереж
    —
    Тип напряжения управления
    Постоянный (DC)
    Номин раб напряжение переменного тока Ue, В
    230; 400; 660
    Номин мощность при AC-3 230 В, кВт
    5.5
    Номин мощность при AC-3 660 В, кВт
    15.0
    Макс кратковременная нагрузка, А
    450
    Условный ток короткого замыкания Inc, А
    3000
    Гибкий кабель без наконечника, мм²
    1,5...4,0
    Жесткий кабель без наконечника, мм²
    2,5...6,0
    Диапазоны напряж управления при срабатыв Uc
    0,85...1,1
    Диапазоны напряж управления при отпускании Uc
    0,7...0,1
    Время срабатывания при замыкании, мс
    12...22
    Время срабатывания при размыкании, мс
    4...19
    Мех износостойкость, млн циклов
    10.0
    Кол-во дополнительных контактов
    1
    Доп конт - Номин напряжение Un AC, В
    ≤ 660
    Доп конт - Номин напряжение Un DC, В
    ≤ 440
    Доп конт - Номин напряжение изоляции Ui, В
    660
    Доп конт - Ток термической стойкости In, А
    10
    Доп конт - Минимальная вкл способность Umin, В
    24
    Доп конт - Минимальная вкл способность Imin, мА
    10
    Доп конт - Макс кратковременная нагрузка, А
    100
    Доп конт - Сопротивление изоляции, мОм
    > 10
    Доп конт - Сечение присоединяемых проводников, мм²
    1...4
