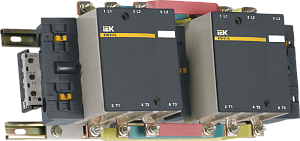

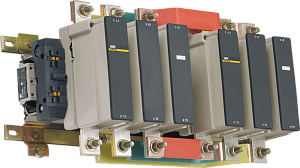

• Контактор КТИ-51853 реверс 185А 230В/АС3

    Артикул: KKT53-185-230-10

    Производитель IEK

    Масса, кг 10,9

    Высота (мм) 230

    Серия Нет

    Ширина (мм) 230

    Все характеристики
    Для инженеров и представителей компаний
    Сэкономим Ваше время и поможем с подбором!
    Отправьте перечень необходимого оборудования нам на почту sales@atlantsnab.ru: подберём товар и вышлем коммерческое предложение, с ценой, сроками доставки и вашей персональной скидкой.

    Описание

    Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.

    Технические характеристики

    Производитель
    IEK
    Масса, кг
    10,9
    Высота (мм)
    230
    Серия
    Нет
    Ширина (мм)
    230
    Количество полюсов
    3
    Глубина (мм)
    380
    Род тока
    переменный, АС
    Модель
    КТИ-51853 реверс 185А 230В/АС3
    Напряжение цепи управления, В
    230 В
    Номинальная мощность, АС-3 400В, кВт
    90 кВт
    Род тока катушки управления
    переменный, АС
    Номинальный ток АС-3 400В, А
    185 А
    Род тока
    переменный, АС
    Ширина, мм
    357.0
    Высота, мм
    174.0
    Номин рабочий ток Ie 400 В, А
    185
    Номин мощность при AC-3 400 В, кВт
    90.0
    Номин напряжение питания цепи управ Us AC 50 Гц, В
    230
    Номин напряж питания цепи управ Us пост тока DC, В
    -
    Условный тепловой ток Ith при АС-1, А
    275
    Номин напряжение изоляции Ui, В
    660
    Кол-во вспомогат норм разомкнутых-НО конт
    2
    Кол-во вспомогат норм замкнутых-НЗ конт
    —
    Температура эксплуатации, °C
    -45...+55
    Номин импульсное напряжение, кВ
    8
    Кол-во вспомогат переключающих контактов
    —
    Метрический диаметр винта, мм
    8
    Момент затяжки, Нм
    18
    Тип подключения вспомогат цепей
    Винтовое соединение
    Кол-во норм замк-НЗ конт с задер переключ
    —
    Кол-во вспом норм разомк-НО конт опереж
    —
    Тип напряжения управления
    Переменный (AC)
    Номин раб напряжение переменного тока Ue, В
    230; 400; 660
    Номин мощность при AC-3 230 В, кВт
    55.0
    Номин мощность при AC-3 660 В, кВт
    110.0
    Макс кратковременная нагрузка, А
    1480
    Условный ток короткого замыкания Inc, А
    10000
    Защита от сверхтоков - предохр gG, А
    315
    Повторно-кратковр режим, циклов оперирования в час
    120
    Мощность рассеяния при Ie АС-3, Вт
    12
    Мощность рассеяния при Ie АС-1, Вт
    25
    Шина двойная - каждая размером, мм
    25х3
    Сечение провода с наконечником, мм²
    150
    Гибкий кабель 1 или 2 провода, мм²
    1...4
    Гибкий кабель с наконечником 1 пров, мм²
    1...4
    Гибкий кабель с наконечником 2 пров, мм²
    1,125
    Жесткий кабель без након 1 или 2 пров, мм²
    1...4
    Диапазоны напряж управления при срабатыв Uc
    0,8...1,1
    Диапазоны напряж управления при отпускании Uc
    0,35...0,55
    Время срабатывания при замыкании, мс
    20...35
    Время срабатывания при размыкании, мс
    7...15
    Мех износоустойчивость, млн ком циклов
    1.0
    Кол-во дополнительных контактов
    1
    Доп конт - Номин напряжение Un AC, В
    ≤ 660
    Доп конт - Номин напряжение изоляции Ui, В
    660
    Доп конт - Ток термической стойкости In, А
    10
    Доп конт - Защита от сверхтоков - предохр gG, А
    10
    Доп конт - Макс кратковременная нагрузка, А
    100
    Доп конт - Сопротивление изоляции, мОм
    > 10
    Доп конт - Момент затяжки, нм
    1.2
