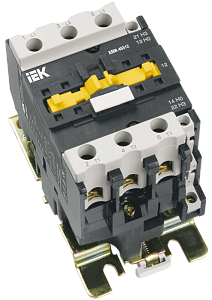

Контактор КМИ-35012 50А 400В/АС3 1НО;1НЗ

Производитель

Масса, кг 1,237

Высота (мм) 120

Серия Нет

Ширина (мм) 82

Все характеристики

Описание

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы ма

Технические характеристики

Производитель

IEK

Масса, кг

1,237

Высота (мм)

120

Серия

Нет

Ширина (мм)

82

Дополнительные контакты

1НО+1НЗ

Количество полюсов

3

Глубина (мм)

133

Дополнительные контакты

1НО+1НЗ

Род тока

переменный, АС

Модель

КМИ-35012 50А 400В/АС3 1НО;1НЗ

Напряжение цепи управления, В

400 В

Номинальная мощность, АС-3 400В, кВт

22 кВт

Род тока катушки управления

переменный, АС

Номинальный ток АС-3 400В, А

50 А

Род тока

переменный, АС

Ширина, мм

75.0

Высота, мм

128.0

Номин рабочий ток Ie 400 В, А

50

Номин мощность при AC-3 400 В, кВт

22.0

Номин напряжение питания цепи управ Us AC 50 Гц, В

400

Номин напряж питания цепи управ Us пост тока DC, В

-

Условный тепловой ток Ith при АС-1, А

80

Вес, кг

≤ 1,4

Номин напряжение изоляции Ui, В

660

Кол-во вспомогат норм разомкнутых-НО конт

1

Кол-во вспомогат норм замкнутых-НЗ конт

1

Температура эксплуатации, °C

-25...+50

Номин импульсное напряжение, кВ

6

Кол-во вспомогат переключающих контактов

—

Момент затяжки, Нм

2,5

Тип подключения вспомогат цепей

Винтовое соединение

Кол-во норм замк-НЗ конт с задер переключ

—

Кол-во вспом норм разомк-НО конт опереж

—

Тип напряжения управления

Переменный (AC)

Номин раб напряжение переменного тока Ue, В

230; 400; 660

Номин мощность при AC-3 230 В, кВт

15.0

Номин мощность при AC-3 660 В, кВт

33.0

Макс кратковременная нагрузка, А

900

Условный ток короткого замыкания Inc, А

3000

Защита от сверхтоков - предохр gG, А

63

Мощность рассеяния при Ie АС-3, Вт

3,7

Мощность рассеяния при Ie АС-1, Вт

9,6

Гибкий кабель без наконечника, мм²

10...25

Жесткий кабель без наконечника, мм²

16...35

Диапазоны напряж управления при срабатыв Uc

0,8...1,1

Диапазоны напряж управления при отпускании Uc

0,3...0,6

Время срабатывания при замыкании, мс

20...26

Время срабатывания при размыкании, мс

8...12

Комутационная износоуст при АС-1, млн циклов

1,3

Комутационная износоуст при АС-3, млн циклов

1,0

Комутационная износоуст при АС-4, млн циклов

1,0

Мех износоустойчивость, млн ком циклов

10.0

Кол-во дополнительных контактов

2

Доп конт - Номин напряжение Un AC, В

≤ 660

Доп конт - Номин напряжение Un DC, В

≤ 440

Доп конт - Номин напряжение изоляции Ui, В

660

Доп конт - Ток термической стойкости In, А

10

Доп конт - Минимальная вкл способность Umin, В

24

Доп конт - Минимальная вкл способность Imin, мА

10

Доп конт - Защита от сверхтоков - предохр gG, А

10

Доп конт - Макс кратковременная нагрузка, А

100

Доп конт - Сопротивление изоляции, мОм

> 10

Доп конт - Сечение присоединяемых проводников, мм²

1...4

Доп конт - Момент затяжки, нм

1.2
