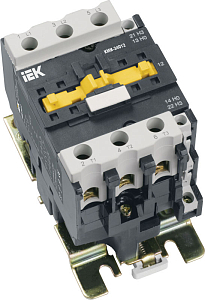

• Контактор КМИ-34012 40А 36В/АС3 1НО;1НЗ

    Артикул: KKM31-040-036-11

    Производитель IEK

    Масса, кг 1,297

    Высота (мм) 120

    Серия Нет

    Ширина (мм) 82

    Все характеристики
    Для инженеров и представителей компаний
    Сэкономим Ваше время и поможем с подбором!
    Отправьте перечень необходимого оборудования нам на почту sales@atlantsnab.ru: подберём товар и вышлем коммерческое предложение, с ценой, сроками доставки и вашей персональной скидкой.

    Описание

    Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы ма

    Технические характеристики

    Производитель
    IEK
    Масса, кг
    1,297
    Высота (мм)
    120
    Серия
    Нет
    Ширина (мм)
    82
    Дополнительные контакты
    1НО+1НЗ
    Количество полюсов
    3
    Глубина (мм)
    133
    Дополнительные контакты
    1НО+1НЗ
    Род тока
    переменный, АС
    Модель
    КМИ-34012 40А 36В/АС3 1НО;1НЗ
    Напряжение цепи управления, В
    36 В
    Номинальная мощность, АС-3 400В, кВт
    18,5 кВт
    Род тока катушки управления
    переменный, АС
    Номинальный ток АС-3 400В, А
    40 А
    Род тока
    переменный, АС
    Ширина, мм
    75.0
    Высота, мм
    128.0
    Номин рабочий ток Ie 400 В, А
    40
    Номин мощность при AC-3 400 В, кВт
    18.5
    Номин напряжение питания цепи управ Us AC 50 Гц, В
    36
    Номин напряж питания цепи управ Us пост тока DC, В
    -
    Условный тепловой ток Ith при АС-1, А
    60
    Вес, кг
    ≤ 1,4
    Номин напряжение изоляции Ui, В
    660
    Кол-во вспомогат норм разомкнутых-НО конт
    1
    Кол-во вспомогат норм замкнутых-НЗ конт
    1
    Температура эксплуатации, °C
    -25...+50
    Номин импульсное напряжение, кВ
    6
    Кол-во вспомогат переключающих контактов
    —
    Момент затяжки, Нм
    2,5
    Тип подключения вспомогат цепей
    Винтовое соединение
    Кол-во норм замк-НЗ конт с задер переключ
    —
    Кол-во вспом норм разомк-НО конт опереж
    —
    Тип напряжения управления
    Переменный (AC)
    Номин раб напряжение переменного тока Ue, В
    230; 400; 660
    Номин мощность при AC-3 230 В, кВт
    11.0
    Номин мощность при AC-3 660 В, кВт
    30.0
    Макс кратковременная нагрузка, А
    720
    Условный ток короткого замыкания Inc, А
    3000
    Защита от сверхтоков - предохр gG, А
    50
    Мощность рассеяния при Ie АС-3, Вт
    2,4
    Мощность рассеяния при Ie АС-1, Вт
    5,4
    Гибкий кабель без наконечника, мм²
    6...16
    Жесткий кабель без наконечника, мм²
    10...25
    Диапазоны напряж управления при срабатыв Uc
    0,8...1,1
    Диапазоны напряж управления при отпускании Uc
    0,3...0,6
    Время срабатывания при замыкании, мс
    20...26
    Время срабатывания при размыкании, мс
    8...12
    Комутационная износоуст при АС-1, млн циклов
    1,3
    Комутационная износоуст при АС-3, млн циклов
    1,0
    Комутационная износоуст при АС-4, млн циклов
    0,12
    Мех износоустойчивость, млн ком циклов
    10.0
    Кол-во дополнительных контактов
    2
    Доп конт - Номин напряжение Un AC, В
    ≤ 660
    Доп конт - Номин напряжение Un DC, В
    ≤ 440
    Доп конт - Номин напряжение изоляции Ui, В
    660
    Доп конт - Ток термической стойкости In, А
    10
    Доп конт - Минимальная вкл способность Umin, В
    24
    Доп конт - Минимальная вкл способность Imin, мА
    10
    Доп конт - Защита от сверхтоков - предохр gG, А
    10
    Доп конт - Макс кратковременная нагрузка, А
    100
    Доп конт - Сопротивление изоляции, мОм
    > 10
    Доп конт - Сечение присоединяемых проводников, мм²
    1...4
    Доп конт - Момент затяжки, нм
    1.2
