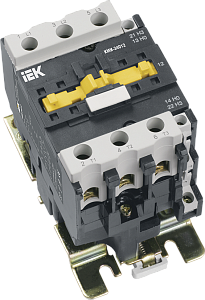

Контактор КМИ-23210 32А 36В/АС3 1НО

Производитель

Масса, кг 0,552

Высота (мм) 60

Серия Нет

Ширина (мм) 90

Все характеристики

Описание

Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Исполнения на ток нагрузки свыше 40 А - две группы (замыкающую и размыкающую). Область применения малогабаритных контакторов серии КМИ - управление вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР). По своим конструктивным и техническим характеристикам контакторы малогабаритные серии КМИ соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009). Контакторы ма

Технические характеристики

Производитель

IEK

Масса, кг

0,552

Высота (мм)

60

Серия

Нет

Ширина (мм)

90

Дополнительные контакты

1НО

Количество полюсов

3

Глубина (мм)

105

Дополнительные контакты

1НО

Род тока

переменный, АС

Модель

КМИ-23210 32А 36В/АС3 1НО

Напряжение цепи управления, В

36 В

Номинальная мощность, АС-3 400В, кВт

15 кВт

Род тока катушки управления

переменный, АС

Номинальный ток АС-3 400В, А

32 А

Род тока

переменный, АС

Ширина, мм

56.0

Высота, мм

84.0

Номин рабочий ток Ie 400 В, А

32

Номин мощность при AC-3 400 В, кВт

15.0

Номин напряжение питания цепи управ Us AC 50 Гц, В

36

Номин напряж питания цепи управ Us пост тока DC, В

-

Условный тепловой ток Ith при АС-1, А

50

Вес, кг

≤ 0,55

Номин напряжение изоляции Ui, В

660

Кол-во вспомогат норм разомкнутых-НО конт

1

Кол-во вспомогат норм замкнутых-НЗ конт

—

Температура эксплуатации, °C

-25...+50

Номин импульсное напряжение, кВ

6

Кол-во вспомогат переключающих контактов

—

Момент затяжки, Нм

2,5

Тип подключения вспомогат цепей

Винтовое соединение

Кол-во норм замк-НЗ конт с задер переключ

—

Кол-во вспом норм разомк-НО конт опереж

—

Тип напряжения управления

Переменный (AC)

Номин раб напряжение переменного тока Ue, В

230; 400; 660

Номин мощность при AC-3 230 В, кВт

7.5

Номин мощность при AC-3 660 В, кВт

18.5

Макс кратковременная нагрузка, А

576

Условный ток короткого замыкания Inc, А

3000

Защита от сверхтоков - предохр gG, А

50

Мощность рассеяния при Ie АС-3, Вт

2

Мощность рассеяния при Ie АС-1, Вт

5

Гибкий кабель без наконечника, мм²

2,5...6

Жесткий кабель без наконечника, мм²

4...10

Диапазоны напряж управления при срабатыв Uc

0,8...1,1

Диапазоны напряж управления при отпускании Uc

0,3...0,6

Время срабатывания при замыкании, мс

15...24

Время срабатывания при размыкании, мс

5...19

Комутационная износоуст при АС-1, млн циклов

1,3

Комутационная износоуст при АС-3, млн циклов

1,0

Комутационная износоуст при АС-4, млн циклов

0,15

Мех износоустойчивость, млн ком циклов

10.0

Кол-во дополнительных контактов

1

Доп конт - Номин напряжение Un AC, В

≤ 660

Доп конт - Номин напряжение Un DC, В

≤ 440

Доп конт - Номин напряжение изоляции Ui, В

660

Доп конт - Ток термической стойкости In, А

10

Доп конт - Минимальная вкл способность Umin, В

24

Доп конт - Минимальная вкл способность Imin, мА

10

Доп конт - Защита от сверхтоков - предохр gG, А

10

Доп конт - Макс кратковременная нагрузка, А

100

Доп конт - Сопротивление изоляции, мОм

> 10

Доп конт - Сечение присоединяемых проводников, мм²

1...4

Доп конт - Момент затяжки, нм

1.2
