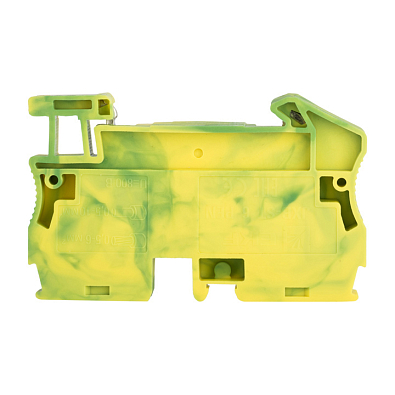

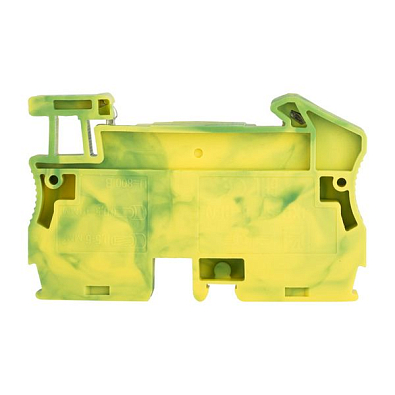

Колодка клеммная пружинная JXB-ST-6 земля EKF PROxima

Производитель (строка)

Тип Клеммные колодки земля

Масса, кг 0,0250

Высота (мм) 0,0090

Объем, дм3 0,00000148

Все характеристики

Описание

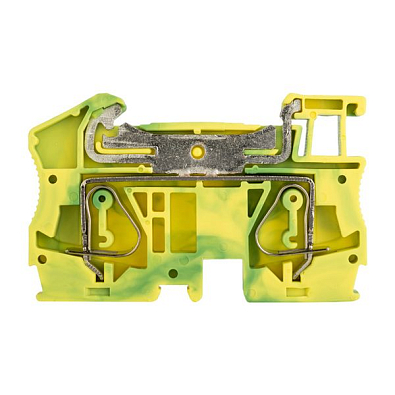

Колодки клеммные JXB-ST JXB-S EKF PROxima самозажимные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений. Особоепреимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные самозажимные контакты. Подвод проводника осуществляется сверху клеммы. Для отсоединения проводника необходимо нажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый,желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников, маркеры и др.

Физические параметры (вес, габариты)

Масса

25 г

Ширина

нет данных

Длина

нет данных

Высота

нет данных

Технические характеристики

Производитель (строка)

EKF

Тип

Клеммные колодки земля

Масса, кг

0,0250

Высота (мм)

0,0090

Объем, дм3

0,00000148

Серия

JXB-ST

Ширина (мм)

0,0500

Цена не пустая (для сортировки)

1

Глубина (мм)

0,0030

Страна производитель

КИТАЙ

Тип изделия

Зажим клеммный на DIN-рейку

Модель/исполнение

DIN-рейка

Номин. напряжение, В

800

Способ монтажа

DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)

Количество полюсов

1

Цвет

Желто-зеленый

Длина, мм

70,3

Рабочая температура, °C

-40

Надпись/маркировка

Символы

Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²

0,5

Тип электрич. соединения 1

Соединение с пружинным зажимом

Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²

0,5

Позиция соединения

Сверху

Тип электрич. соединения 2

Соединение с пружинным зажимом

Материал изоляции корпуса

Прочее

Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм²

0,5

Количество уровней

1

Ширина/размер ячейки, мм

8,2

Направление кодирования

Горизонтальн. и вертикальн.

Класс воспламеняемости изоляц. материала согл. UL94

V0

Требуется торцевая пластина

Да

Высота (на мин. возможной высоте установки), мм

44,2

Проверено на взрывобезопасность по версии Ex e

Нет

Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм²

0,5

Количество зажимов на 1 уровень

2

Соединенные внутри уровни (между собой)

Нет

Тип разделения

Поворотный

Тип разъединения кросс-соединения

Нет (без)

Тип индикатора для индикации дефекта

Нет (без)

Тип держателя предохранителя

Втычной
