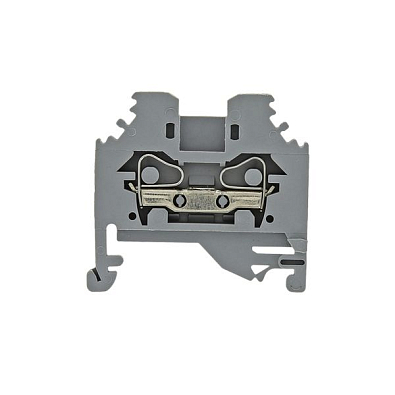

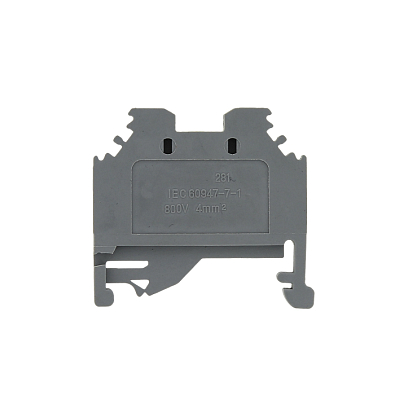

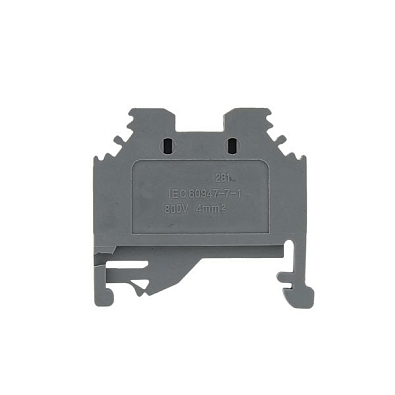

Колодка клеммная пружинная JXB-S-2.5 24А серая EKF PROxima

Производитель (строка)

Тип Клеммные колодки цвет серый

Масса, кг 0,0060

Высота (мм) 0,0310

Объем, дм3 0,00001300

Все характеристики

Описание

Колодки клеммные JXB-S EKF PROxima самозажимные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений. Особое преимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные самозажимные контакты. Подвод проводника осуществляется сбоку клеммы. Для отсоединения проводника необходимонажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый, синий, желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников и др.

Физические параметры (вес, габариты)

Масса

6 г

Ширина

нет данных

Длина

нет данных

Высота

нет данных

Технические характеристики

Производитель (строка)

EKF

Тип

Клеммные колодки цвет серый

Масса, кг

0,0060

Высота (мм)

0,0310

Объем, дм3

0,00001300

Серия

JXB-S

Ширина (мм)

0,0050

Цена не пустая (для сортировки)

1

Глубина (мм)

0,0430

Страна производитель

КИТАЙ

Тип изделия

Зажим клеммный на DIN-рейку

Модель/исполнение

DIN-рейка

Номин. напряжение, В

800

Способ монтажа

DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)

Количество полюсов

1

Цвет

Серый

Длина, мм

42,5

Рабочая температура, °C

-40

Надпись/маркировка

Символы

Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²

0,2

Тип электрич. соединения 1

Соединение с пружинным зажимом

Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²

0,2

Позиция соединения

Сбоку

Тип электрич. соединения 2

Соединение с пружинным зажимом

Материал изоляции корпуса

Прочее

Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм²

0,2

Количество уровней

1

Номин. ток In, А

24

Ширина/размер ячейки, мм

5

Направление кодирования

Горизонтальн.

Класс воспламеняемости изоляц. материала согл. UL94

V0

Требуется торцевая пластина

Да

Высота (на мин. возможной высоте установки), мм

30,5

Проверено на взрывобезопасность по версии Ex e

Нет

Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм²

0,2

Количество зажимов на 1 уровень

2

Соединенные внутри уровни (между собой)

Нет
