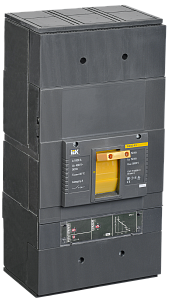

• Автоматический выключатель ВА88-43 3Р 1600А 50кА c электронным расцепителем МР 211

    Артикул: SVA61-3-1600

    Производитель IEK

    Масса, кг 21

    Высота (мм) 230

    Номинальный ток, А 1600А

    Серия ВА88

    Все характеристики
    Для инженеров и представителей компаний
    Сэкономим Ваше время и поможем с подбором!
    Отправьте перечень необходимого оборудования нам на почту sales@atlantsnab.ru: подберём товар и вышлем коммерческое предложение, с ценой, сроками доставки и вашей персональной скидкой.

    Описание

    Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А. Соответствуют требованиям ГОСТ Р 50030.2. Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий. Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на

    Физические параметры (вес, габариты)

    Масса
    нет данных
    Ширина
    нет данных
    Длина
    нет данных
    Высота
    нет данных

    Технические характеристики

    Производитель
    IEK
    Масса, кг
    21
    Высота (мм)
    230
    Номинальный ток, А
    1600А
    Серия
    ВА88
    Ширина (мм)
    270
    Защита от короткого замыкания (электромагнитный)
    регулируемый (1,5¸12)×In
    Количество полюсов
    3
    Глубина (мм)
    465
    Модель
    ВА88-43 3Р 1600А 50кА
    Максимальная отключающая способность, кА
    50 кА
    Номинальное напряжение АС
    400 В
    Тип расцепителя
    электронный
    Расцепитель
    MP 211
    Типоразмер
    43
    Номин ток, А
    1600
    Номин откл способность Icu при 400 В 50 Гц, кА
    50
    Номин раб напряжение, В
    400
    Тип изделия/компонента
    Выключатель автоматический в литом корпусе
    Потери энергии, Вт
    780.0
    Ширина, мм
    210.0
    Высота, мм
    420.0
    Глубина, мм
    222.0
    Кол-во вспомогат норм разомкнутых-НО конт
    —
    Кол-во вспомогат норм замкнутых-НЗ конт
    —
    Номин продолжительный ток Iu, А
    1600
    Частота сети, Гц
    50
    Диапазон уставки тока расцепления, А
    (2÷12) In
    Номин импульсное выдерживаемое напряжение, кВ
    8
    Кол-во вспомогат переключающих контактов
    —
    Номин напряжение, В
    400
    Степень защиты - IP
    IP20
    Вид подключения главной электрич цепи
    Прочее
    Моторный привод встроенный
    Нет
    Тип подключения силовой электрич цепи
    Винтовое соединение
    Тип элемента управления
    Тумблер
    Подходит для монтажа на DIN-рейку
    Нет
    Моторный привод - дополнительно
    Да
    С расцеплением под напряжением
    Да
    Конструкция прибора
    Встраиваемое устройство расширения
    Наличие электронного расцепителя
    Да
    Номин раб наибольшая откл способность Ics, кА
    50
