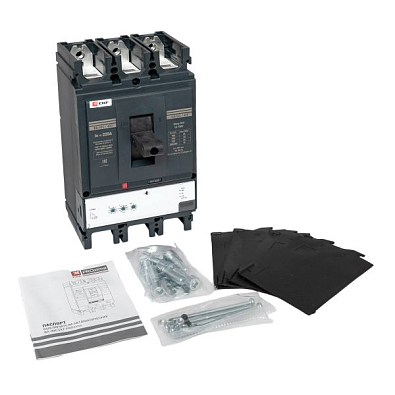

Выключатель автоматический ВА-99C (Compact NS) 400/225А 3P 45кА EKF PROxima

Производитель (строка)

Тип ВА-99С (Compact NS) до 1600А

Масса, кг 0,5875

Высота (мм) 0,2650

Объем, дм3 0,00805600

Все характеристики

Описание

Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой  имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя.Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, блок ротоактивных контактов с двумя дугогасительными камерами представляет собой жесткую сборку в отдельном корпусе, механизма управления, блока защиты от сверхтоков и перегрузки (расцепителя). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Физические параметры (вес, габариты) ВА-99C (Compact NS) 400/225А 3P 45кА PROxima

Масса

588 г

Ширина

нет данных

Длина

нет данных

Высота

нет данных

Технические характеристики ВА-99C (Compact NS) 400/225А 3P 45кА PROxima

Производитель (строка)

EKF

Тип

ВА-99С (Compact NS) до 1600А

Масса, кг

0,5875

Высота (мм)

0,2650

Объем, дм3

0,00805600

Серия

PROxima

Ширина (мм)

0,1600

Цена не пустая (для сортировки)

1

Глубина (мм)

0,1900

Модель

ВА-99C (Compact NS) 400/225А 3P 45кА PROxima

Страна производитель

КИТАЙ

Тип изделия

Автоматический выключатель в литом корпусе

Степень защиты (IP)

IP30

Тип подключения силовой электрич. цепи

Болтовое соединение

Тип изделия/компонента

Выключатель автоматический в литом корпусе

Количество полюсов

3

Номин. продолжительный ток Iu, А

225

Конструкция прибора

Комплектное устройство в корпусе

Тип элемента управления

Рычажковый (перекидной рычаг)

С расцепителем минимального напряжения

Нет

Номин. отключающая способность Icu при 400 В, 50 Гц, кА

45

Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А

2250

Подходит для монтажа на DIN-рейку (Ω-типа)

Нет

Номин. напряжение, В

400

Диапазон установки расцепителя перегрузки, А

225

Моторный привод опционально

Да

Вид подключения главной электрич. цепи

Передняя сторона

Моторный привод встроенный

Нет

Монтаж на DIN-рейку (Ω-типа) опционально

Нет

Встроенная защита от замыканий на землю

Нет

Возможность установки индикатора отключения

Да

Диапазон краткосрочной задержки расцепителя короткого замыкания, А

2250

Комплектное устройство с блоком защиты

Да
